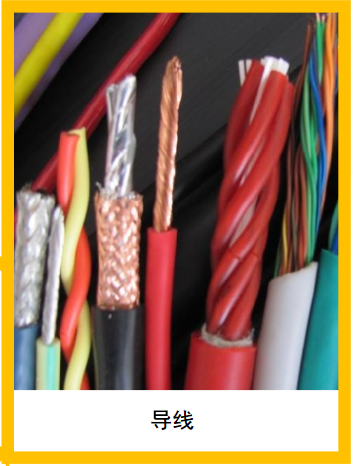

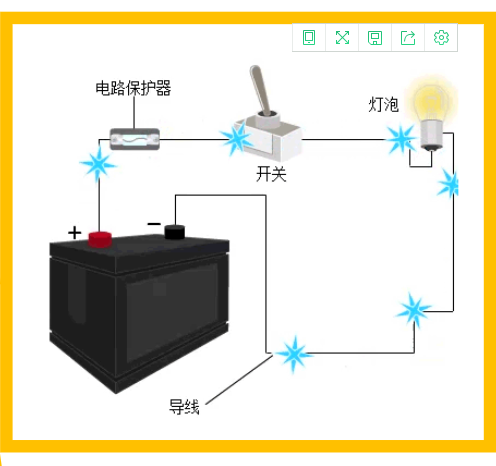

导线


汽车电路--电气原部件认识


  • 定义:由金属制成的线缆
  • 作用:用来传导电流和电信号
  • 应用:通常用于连接各类电子、电器设备

可分为两种类型:

  1. 普通导线


汽车电路--电气原部件认识

由铜芯和外包的绝缘材料两部分组成,主要用来传导电流

2.屏蔽导线

汽车电路--电气原部件认识

在普通导线的外面,还包裹了金属网状编织层,用于减少外电磁场对电源或通信线路的影响

保险丝


汽车电路--电气原部件认识


  • 定义:汽车电路中的保护元件
  • 作用:用电设备短路或过载时会熔断,通过切断电路来保护线路和电器元件不被损坏
  • 应用:空调继电器控制电路.上的插片式保险丝;蓄电池充电电路上的平板式保险丝

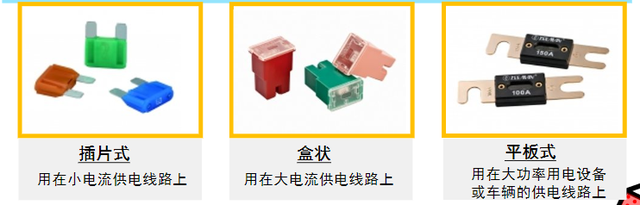

汽车上用的保险丝主要分为三大类:

汽车电路--电气原部件认识

插片式保险丝、盒装保险丝和平板式保险丝

汽车电路--电气原部件认识

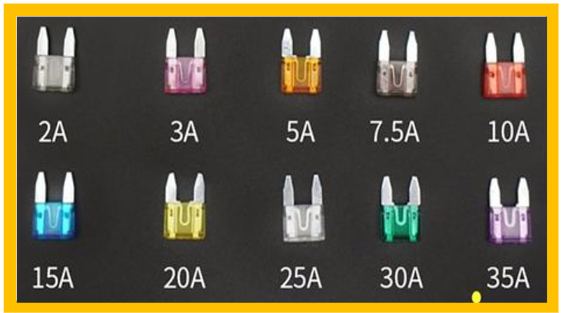

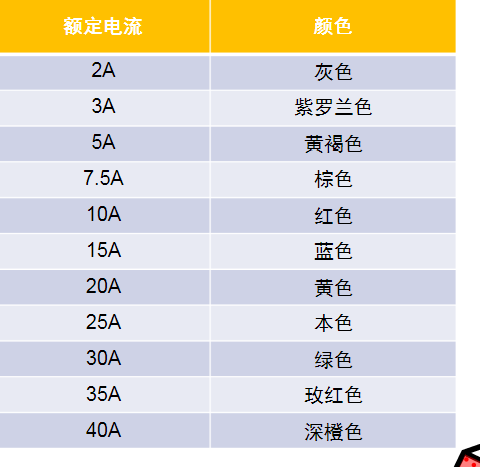

保险丝规格:


汽车电路--电气原部件认识


汽车上最常用的是插片式保险丝,规格一般为2A~

40A,为了方便识别和更换,用不同的颜色来区分不

同规格的保险丝。

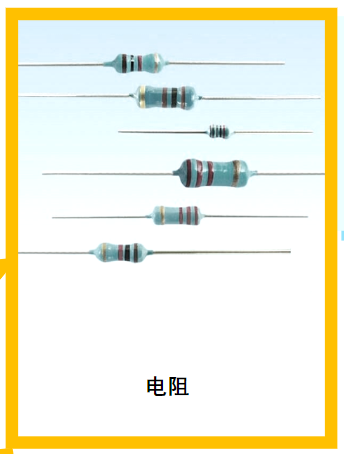

电阻


汽车电路--电气原部件认识


  • 定义:电路中限流或分压的元件
  • 作用:与其它元件并 联或串联时,可以分流或分压
  • 应用:常用在控制模块、传感器和执行器的内部电路里

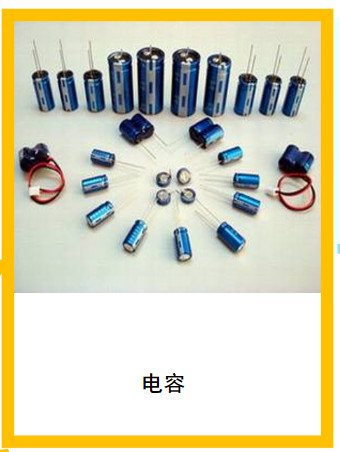

电容


汽车电路--电气原部件认识


  • 定义:吸收和储存能量的元件
  • 作用:储存电荷,隔直通交
  • 应用:车载收音机电路里的电容可起到滤波和放大电流的作用;点火线圈电路里的电容可提高点火能量

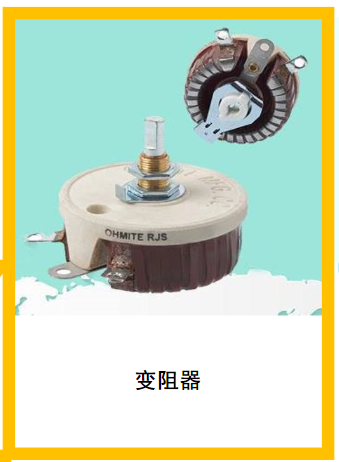

变阻器

汽车电路--电气原部件认识

  • 定义:调节电阻大小的元件
  • 作用:调节电路中电流的大小

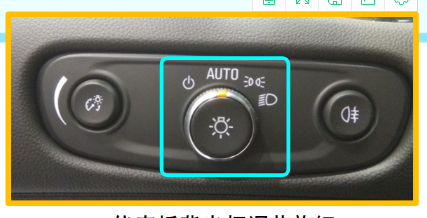

  • 应用:通过调整流过汽车电气设备电流的大小,从而调节灯光的亮度


汽车电路--电气原部件认识

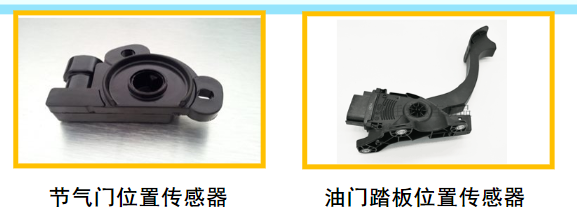

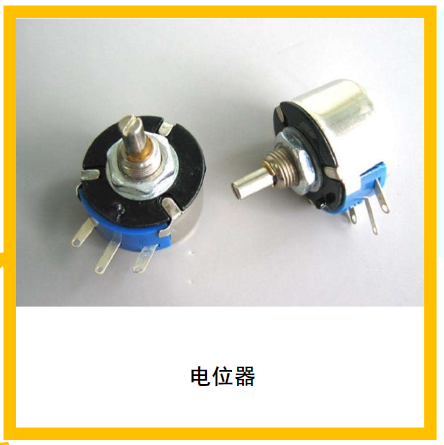

电位器

汽车电路--电气原部件认识

  • 定义:有三根接线的可变电阻器:
  • 作用:实现不同信号电压的输出
  • 应用:常用于将电子元件的开启角度、位置高度等物理量转换成电信号反馈给控制模块


汽车电路--电气原部件认识

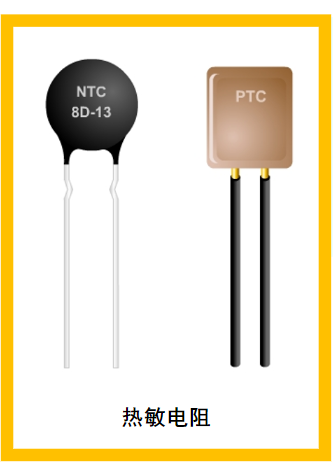

热敏电阻


汽车电路--电气原部件认识


  • 定义:对温度极为敏感的电阻
  • 作用:将温度转换成电信号反馈给控制模块
  • 应用:用来检测气体、液体的温度;作为制热元器件产生热量,实现部件的快速加热


汽车电路--电气原部件认识

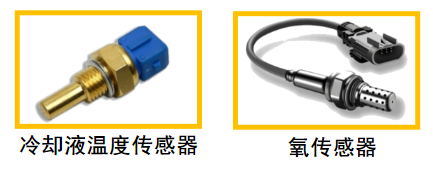

实例:

①负温度系数热敏电阻(NTC) :

冷却液温度传感器、进气温度传感器

正温度系数热敏电阻(PTC)

氧传感器加热线圈

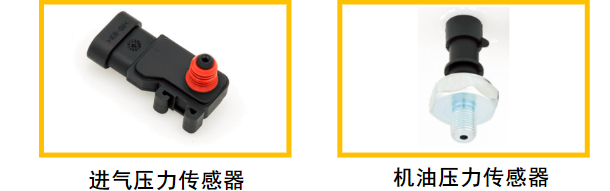

压力元件


汽车电路--电气原部件认识


  • 定义:将压力信号转换成电信号的元件
  • 作用:检测气压、 水压、油压等物理亮量转换成电信号


汽车电路--电气原部件认识

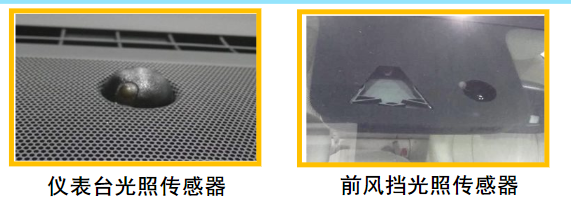

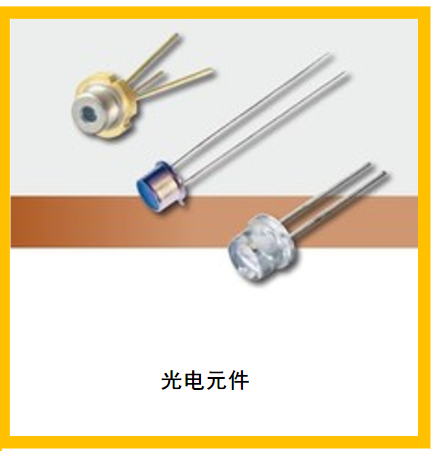

光敏传感器

汽车电路--电气原部件认识


  • 定义:将光能转换为电信号的元件
  • 作用:将外界的光照强度转换成电信号
  • 应用:大灯控制模块根据光照传感器的信号来控制自动大灯的开启和高度调节

汽车电路--电气原部件认识


开关


汽车电路--电气原部件认识


  • 定义:使电路导通或断开的电子元件
  • 作用:控制电路导通或者断开
  • 应用:用于控制车辆启动的按钮式点火开关;用于车窗升降的升降式开关

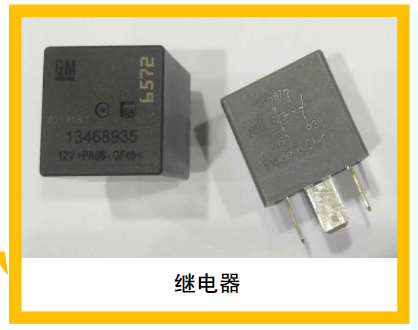

继电器

汽车电路--电气原部件认识

  • 定义:利用小电流控制大电流的电动开关
  • 作用:通过流过线圈的小电流产生的磁场力控制触点的闭合,避免大电流直接流过触点,导致触点烧蚀
  • 应用:控制燃油泵工作的油泵继电器,控制空调压缩机工作的空调继电器

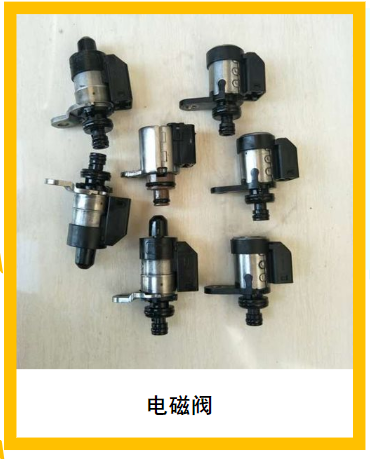

电磁阀


汽车电路--电气原部件认识


汽车电路--电气原部件认识


  • 定义:用电磁力控制阀门开启状态或开启程度的元件
  • 作用:通过控制阀门的开启或开启程度,实现调节液体的流量或改变流动方向

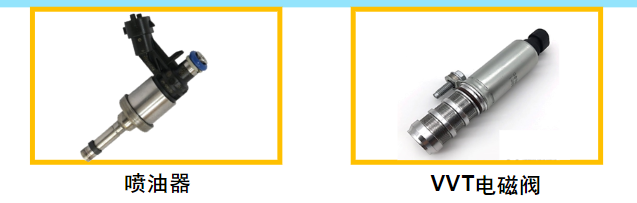

  • 应用:控制发动机喷油量的喷油器,调节气门角度和升程的VVT电磁阀,实现自动变速器换挡的换挡电磁阀

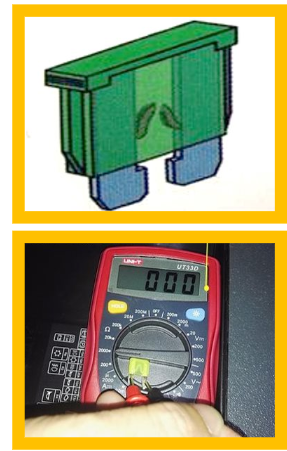

保险丝检查要点

汽车电路--电气原部件认识


  • 目视检查:引脚是否有弯曲变形、生锈腐蚀等现象易熔元件是否熔断
  • 功能检查:用万用表欧姆档测量保险丝两引脚之间的电阻,正常的阻值应小于2欧姆

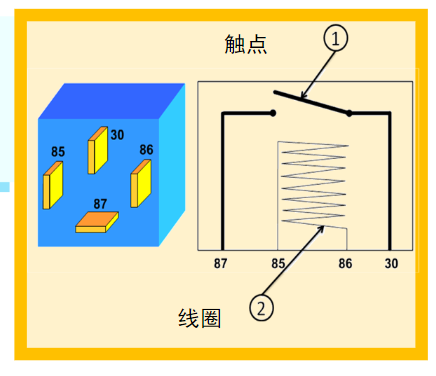

继电器检查要点

汽车电路--电气原部件认识


  • 目视检查:引脚是否有松动、弯曲变形、生锈腐蚀等现象
  • 功能检查(四脚继电器为例):

①线圈的检测:

用万用表欧姆档测量线圈引脚( 85和86端子)之间的电阻值,正常时线圈阻值约75~800左右,若阻值为,说明线圈断路 ;若阻值过小,说明线圈短路

②触点的检测:

用万用表欧姆档测量触点常闭时引脚( 30和87端子)之间电阻值,正常时阻值≤20,若电阻过大,说明触点烧蚀
